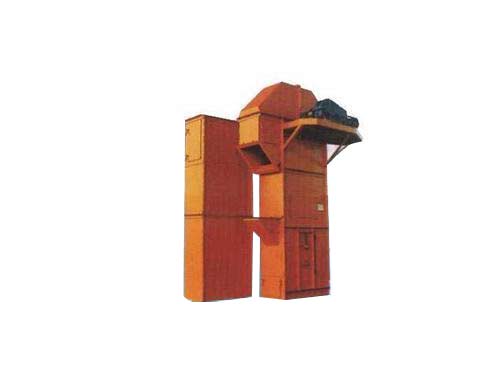

TH型斗式提升機是一種環鏈?zhǔn)蕉肥教嵘龣C(jī)，該機由上部區段、下部區段、中間機殼、驅動裝置、四部分組成。該機橫斷面尺寸小，工作時噪音低、密封性好、物料垂直輸送距離大，布置緊湊、占地小、工作環境好。

用途及特點：
TH型斗式提升機是一種用密集排列的掛斗垂直輸送粉狀、粒狀及小塊物料的提升設備。該機的牽引力是靠圓環鏈與鏈輪間的摩擦力傳動的。因此，運轉平穩、噪音小，是一種較輕型的快速、高效輸送設備。
該機為重力式或混合式卸料，掏取式裝料。適用于輸送堆積體積質量大于1.5t/m3的粉粒狀和小塊狀低磨琢性物料，廣泛應用于冶金、煤炭、電力、化工、建材、糧食機械、交通、醫藥等行業。
本設備有兩種形式的料斗:Zh型（中深斗）和Sh型（深斗），設計時可根據物料的粒度、粘性等，選擇合適的料斗形式來滿足用戶需求。

主要結構
1）、上部區段—俗稱機頭，裝有頭輪裝置，供鏈條鏈斗在其通過
2）、下部區段—俗稱機尾，裝有尾輪裝置及絲杠張緊裝置，以調節鏈條松緊和檢修截鏈用。
3）、中間機殼—采用折彎經焊接增加機殼硬度，外觀漂亮。
4）、驅動裝置—采用Y系列電動機，通過減速機和皮帶傳動減速。驅動平臺上裝有欄桿，驅動裝置分左裝和右裝兩種。（面對進料口方向看）

主要技術參數
TH型斗式提升機主要參數
